PARTES Y PIEZAS DEL KIT DE ANTENA
El contenido de la caja consta de:
![](http://magictv.cl/wp-content/uploads/2016/08/armado1234.png)
-
Kit de antena satelital que contiene:
Parábola (60, 75 ó 90 cms)
Base parábola
LNB y soporte para LNB
Brazo soporte para LNB
Soporte del brazo del LNB
Mástil para parábola
Soporte de muro con medición de ángulo
- Brújula con nivel
- Cable coaxial de 15 metros de largo
- Juego de tornillos y tuercas
-
Caja con decodificador que contiene:
- Decodificador satelital HD
- Fuente de poder homologada
- Control remoto multifunción
- Pilas para control remoto
- Cable HDMI
- Cable Video Compuesto (CVBS)
- Cable de audio análogo (R+L)
INSTALACION DE LA BASE MURAL
![](http://magictv.cl/wp-content/uploads/2016/08/base.jpg)

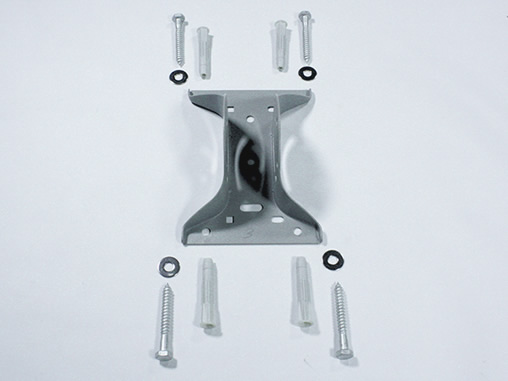

Tome el soporte de muro, tarugos y tornillos que vienen dentro de la caja
![](http://magictv.cl/wp-content/uploads/2016/08/nivele.jpg)

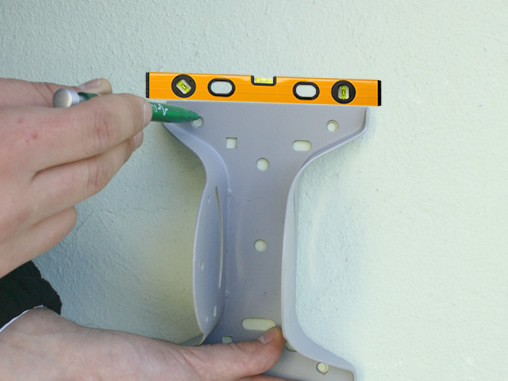

Usando un nivel, nivele y marque la ubicación de los tarugos del soporte de muro sobre una superficie rígida. Perfore y fije firmemente
INSTALACIÓN DEL MÁSTIL DE LA PARÁBOLA SATELITAL
![](http://magictv.cl/wp-content/uploads/2016/08/fije1.jpg)

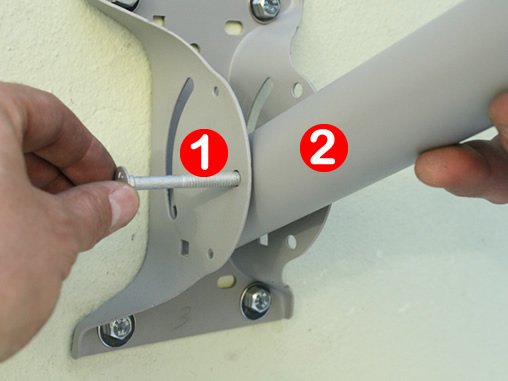

Una vez fijado el soporte de muro contra la superficie rígida, coloque el mástil de la parábola y fíjela contra la soporte de muro mediante un tornillo pasador largo
![](http://magictv.cl/wp-content/uploads/2016/08/fije.jpg)

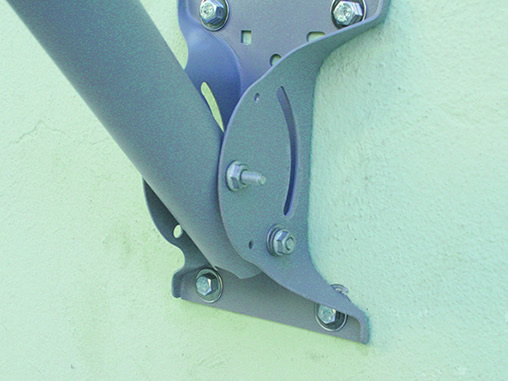

Fije este tornillo mediante su respectiva tuerca, y apriete hasta dejar el brazo soporte de la parábola rígida
NIVELE EL MASTIL
![](http://magictv.cl/wp-content/uploads/2016/08/armado_1.jpg)

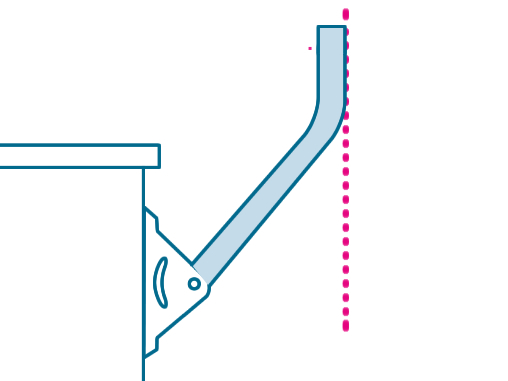

Es importante que el mástil de la parábola quede en posición 100% vertical respecto al suelo
![](http://magictv.cl/wp-content/uploads/2016/08/mastil1.jpg)

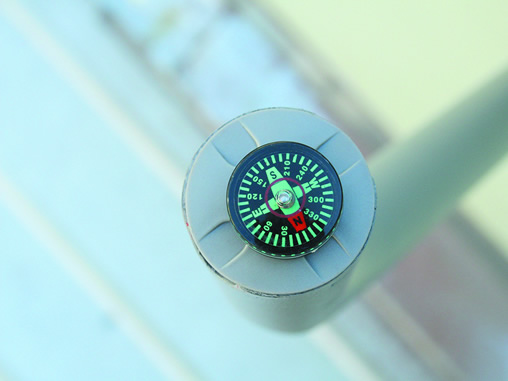

Ajustar el mástil hasta que burbuja de la brújula quede exactamente sobre el círculo rojo de nivel de esta
![](http://magictv.cl/wp-content/uploads/2016/08/armado2.jpg)

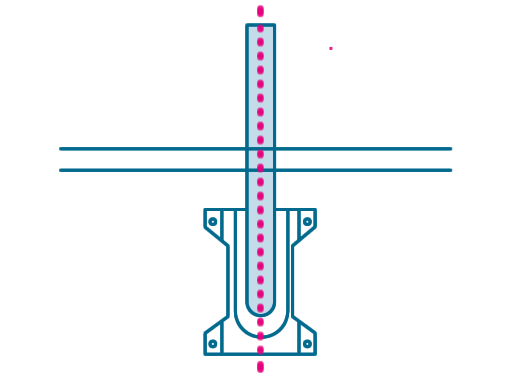

Un mástil muy inclinado, hace que el apuntamiento sea más complejo e incluso podría no quedar nunca bien
![](http://magictv.cl/wp-content/uploads/2016/08/mastil.png)

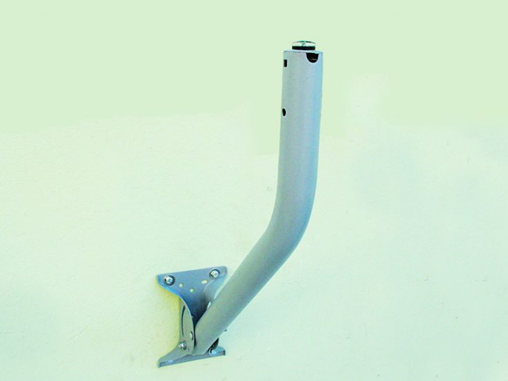

Esta es la posición correcta en la que debe quedar el mástil de la parábola
ARMADO DE LA BASE DE LA PARÁBOLA
![](http://magictv.cl/wp-content/uploads/2016/08/armado_base1.jpg)

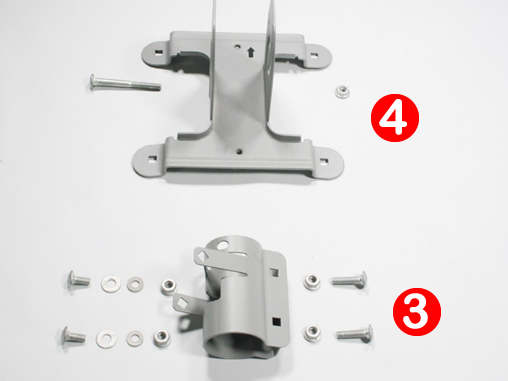

Tome la base de la parábola y el soporte del brazo del LNB con sus respectivo tuercas y tornillos de la caja
![](http://magictv.cl/wp-content/uploads/2016/08/armado_base3.jpg)

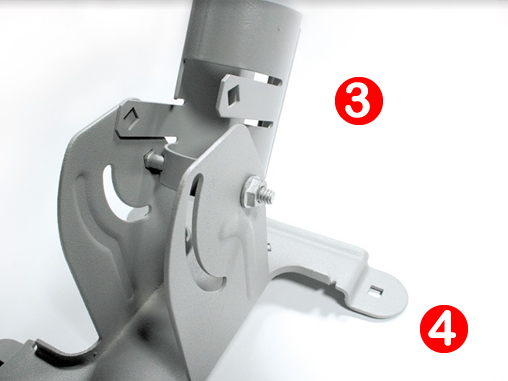

Una vez acomodado, coloque la tuerca de fijación sin apretarla mucho, ya que este sirve como pivote
![](http://magictv.cl/wp-content/uploads/2016/08/armado_base5.jpg)

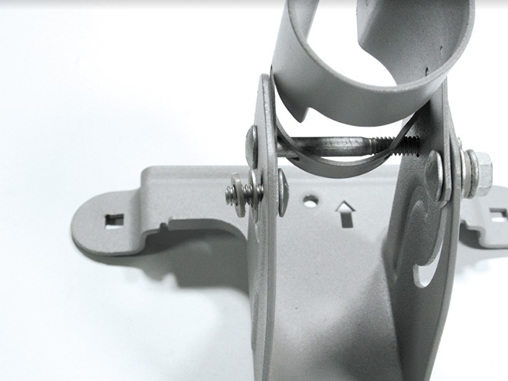

De la misma manera coloque el perno en la otra ranura de la base de la parábola
![](http://magictv.cl/wp-content/uploads/2016/08/armado_base2.jpg)

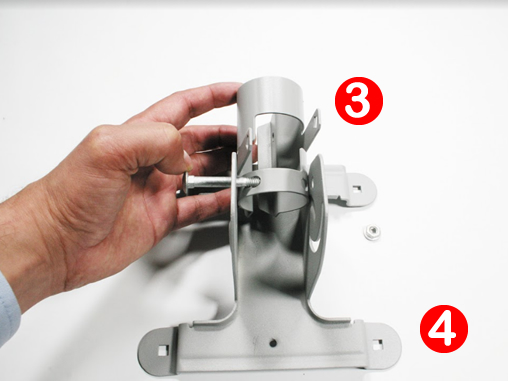

Pase el perno de la base de la parábola entre esta y el soporte del brazo del LNB hasta que la punta de la tuerca quede libre
![](http://magictv.cl/wp-content/uploads/2016/08/armado_base4.jpg)

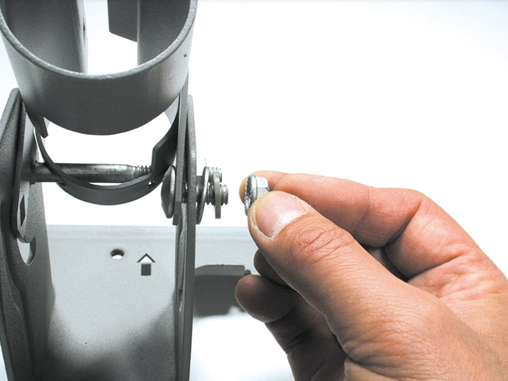

Coloque el perno, las golillas y la tuerca en una de las ranuras laterales de la base de la parábola
![](http://magictv.cl/wp-content/uploads/2016/08/armado_base6.jpg)

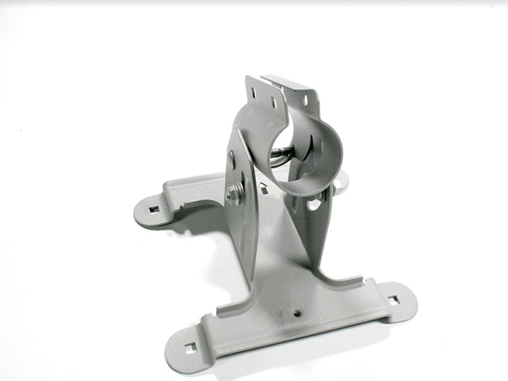

Apriete ambas tuercas sin que queden muy ajustadas, para poder hacer el ajuste de ángulo del paso subsiguiente
ARMADO BRAZO Y LNB
![](http://magictv.cl/wp-content/uploads/2016/08/armado_brazo1.jpg)

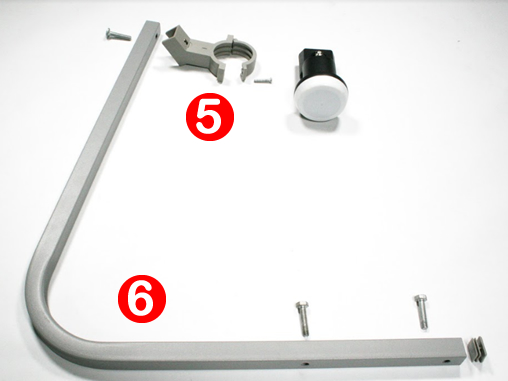

Tome el brazo del LNB (6), el soporte del LNB (5) y el LNB con sus respectivas tuercas y tornillos de la caja
![](http://magictv.cl/wp-content/uploads/2016/08/armado_brazo3.jpg)

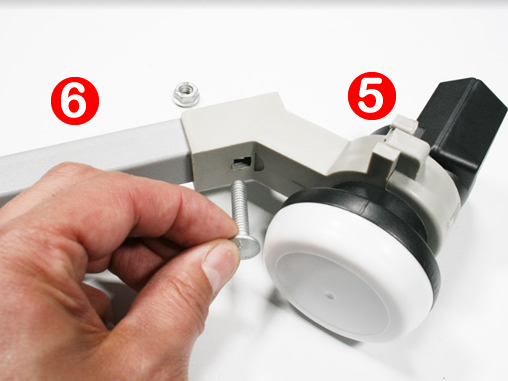

Coloque el soporte del LNB y el LNB antes montado sobre el brazo y fíjelo con el tornillo y su tuerca
![](http://magictv.cl/wp-content/uploads/2016/08/armado_brazo2.jpg)

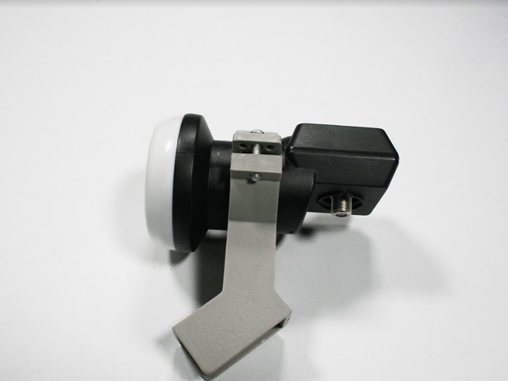

Coloque el LNB sobre su suporte y apriételo con el tornillo
FIJE EL BRAZO A LA BASE DEL PLATO
![](http://magictv.cl/wp-content/uploads/2016/08/fije_brazo.jpg)

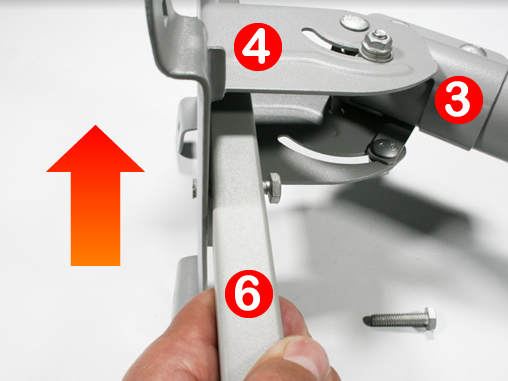

Coloque el brazo del LNB recién ensamblado sobre la base de la parábola en la dirección que indica la flecha
![](http://magictv.cl/wp-content/uploads/2016/08/fije_brazo1.jpg)

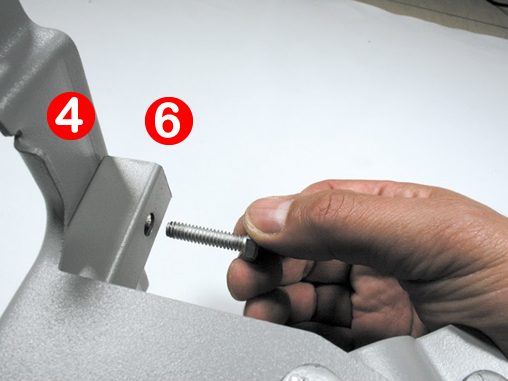

Fije estas partes mediante el tornillo y su tuerca de manera firme
FIJE EL MASTIL A LA BASE DEL PLATO
![](http://magictv.cl/wp-content/uploads/2016/08/fije_mastil1.jpg)

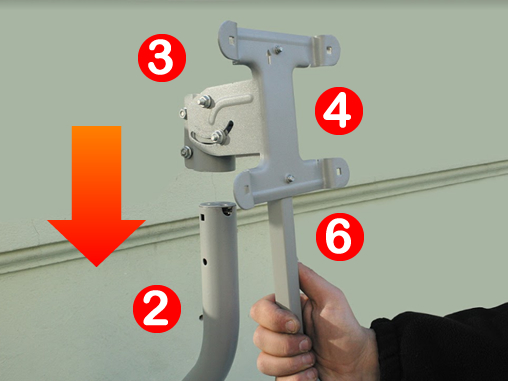

Coloque el brazo del LNB y el soporte parábola recién ensamblado sobre el mástil en la dirección que indica la flecha
![](http://magictv.cl/wp-content/uploads/2016/08/fije_plato.jpg)

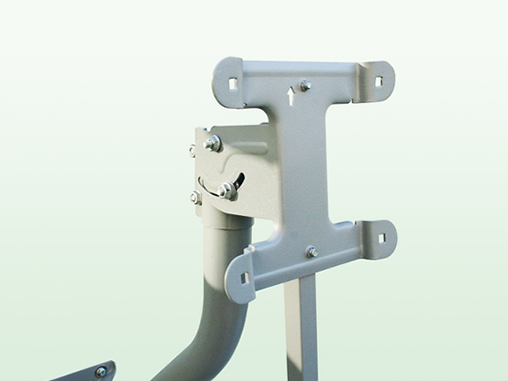

Apriete los dos pernos traseros de la base de la parábola para fijar esta al mástil
FIJE EL PLATO A LA BASE DEL PLATO
![](http://magictv.cl/wp-content/uploads/2016/08/fije_mastil2.jpg)

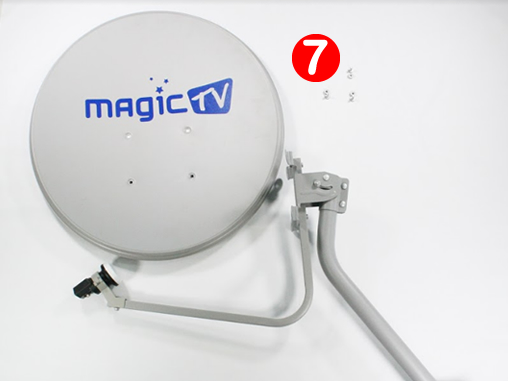

Sobre todo lo anterior se fija la parábola mediante los cuatro tornillos que aparecen en la imagen
![](http://magictv.cl/wp-content/uploads/2016/08/fije_plato2.jpg)

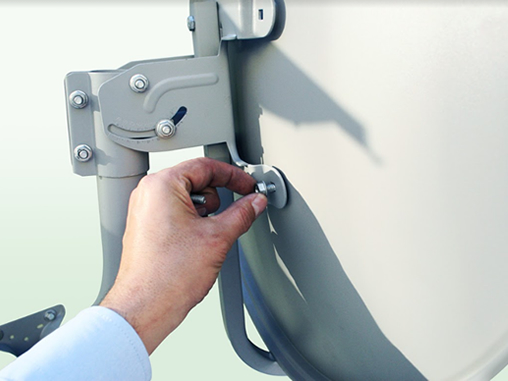

En la parte trasera de la parábola, ajuste y apriete las tuercas para fijar la parábola a su base
![](http://magictv.cl/wp-content/uploads/2016/08/fije_plato1.jpg)

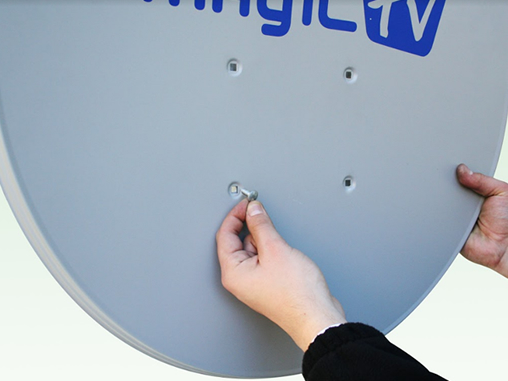

Coloque los 4 tornillos en los 4 agujeros de la parábola y en los 4 agujeros de la base de la parábola
![](http://magictv.cl/wp-content/uploads/2016/08/fije_plato23.jpg)

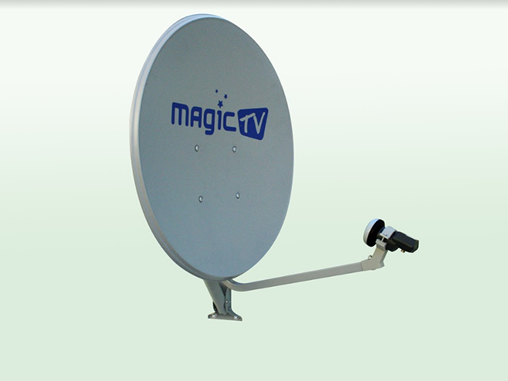

Una vez terminado lo anterior, la parábola queda fijada al mástil tal como muestra la foto
FIJE EL ANGULO DE ELEVACIÓN DE LA PARÁBOLA
![](http://magictv.cl/wp-content/uploads/2016/08/Imagen-de-la-ranura-con-ángulo.jpg)
En la base de la parábola se encuentran dos ranuras que tienen marcadas unos niveles de ángulo de inclinación. Las tuercas antes instaladas deben permitir el movimiento durante el ajuste. Una vez ajustado esto, fije fuertemente.
![](http://magictv.cl/wp-content/uploads/2016/08/angulo_2.jpg)

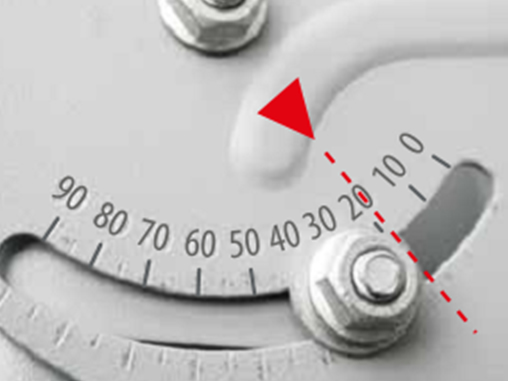

Para ajustar el ángulo, use esta foto como referencia para la ubicación de la tuerca lateral. En esta foto el ángulo de elevación está en 20 grados según el borde de la tuerca
![](http://magictv.cl/wp-content/uploads/2018/03/TABLA_ELEVACION_74W.png)

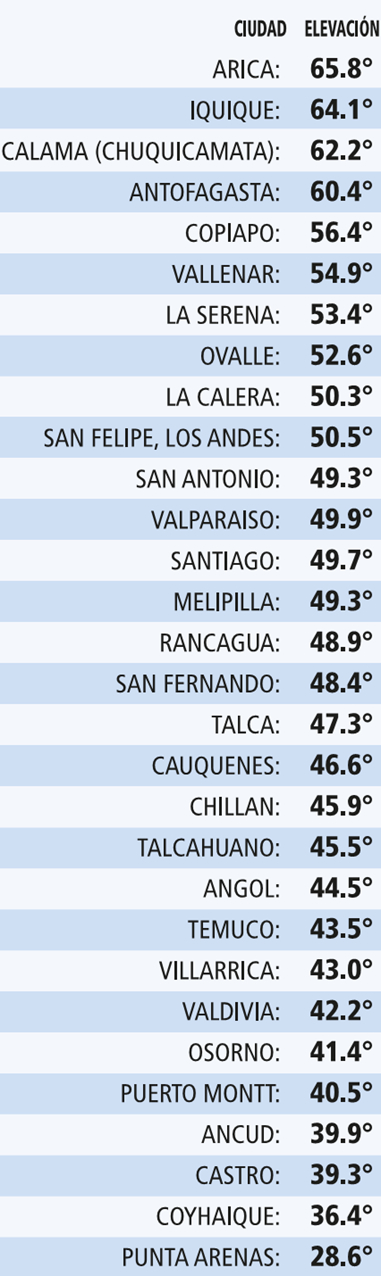

Ubique el ángulo de inclinación según la ubicación geográfica donde será instalada la antena
FIJE EL ÁNGULO DE AZIMUTH DE LA PARÁBOLA
![](http://magictv.cl/wp-content/uploads/2016/08/azimuth1.png)

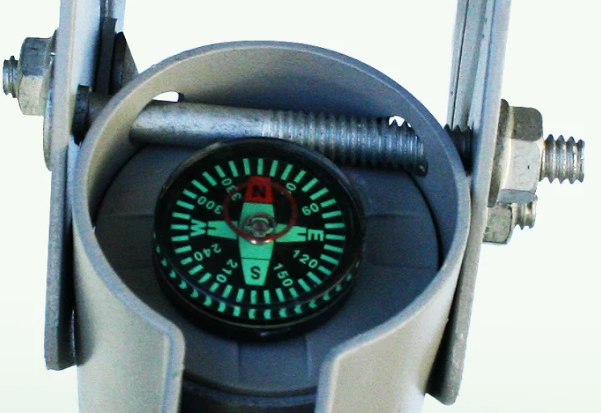

Instale la brújula nivel en la parte superior del brazo como indica la foto. Luego mueva el plato hacia el Noreste utilizando como guía la punta del LNB hasta ubicarlo en el ángulo de Azimuth de su ubicación geográfica. Una vez terminado el ajuste debe apretar las tuercas fuerte para impedir el movimiento.
![](http://magictv.cl/wp-content/uploads/2018/03/TABLA_AZIMUTH_74W-1.png)

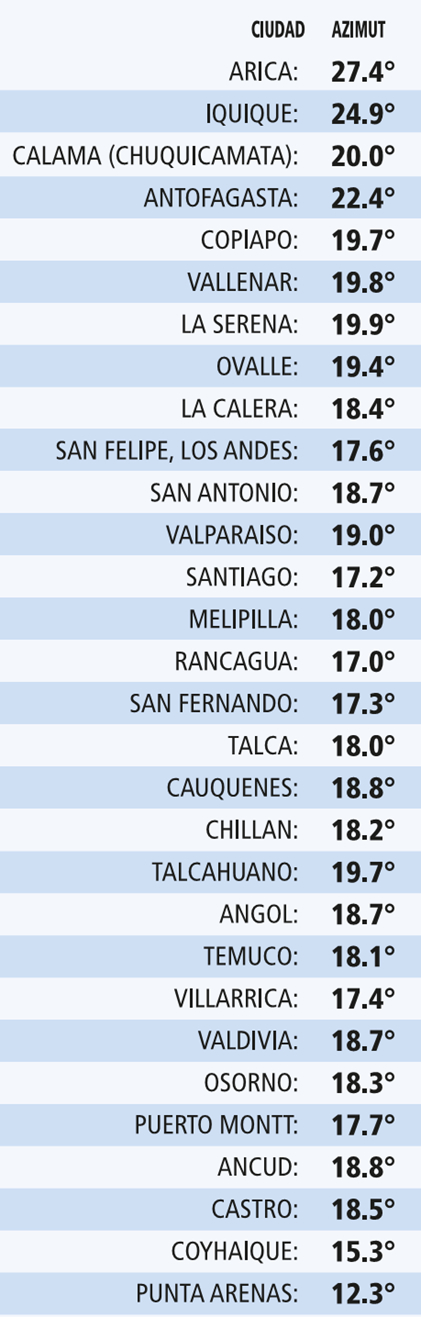

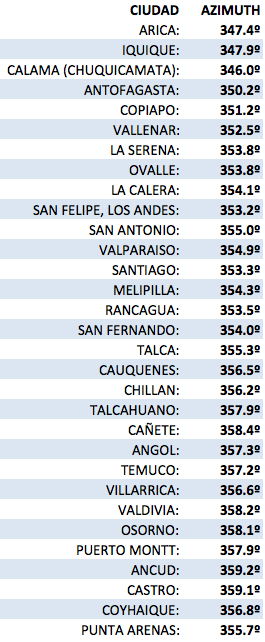

Ubique el ángulo de azimuth según la ubicación geográfica donde será instalada la antena
CONEXIÓN DEL LNB
![](http://magictv.cl/wp-content/uploads/2016/08/lnb1.jpg)

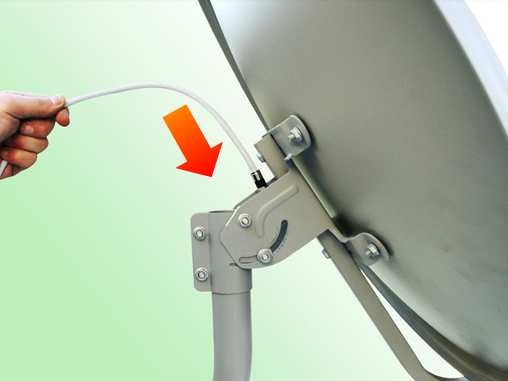

Tome una punta del cable coaxial que viene dentro del kit, y pásela a través de la base de la parábola en la dirección que indica la flecha
![](http://magictv.cl/wp-content/uploads/2016/08/lnb3.jpg)

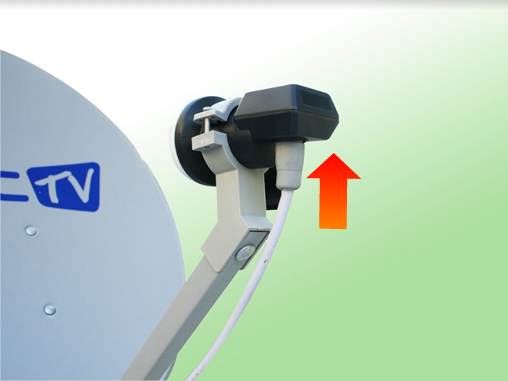

Atornille el conector firmemente. Una vez atornillado y firme, empuje el protector de humedad hasta cubrir totalmente el conector del LNB
![](http://magictv.cl/wp-content/uploads/2016/08/lnb5.jpg)

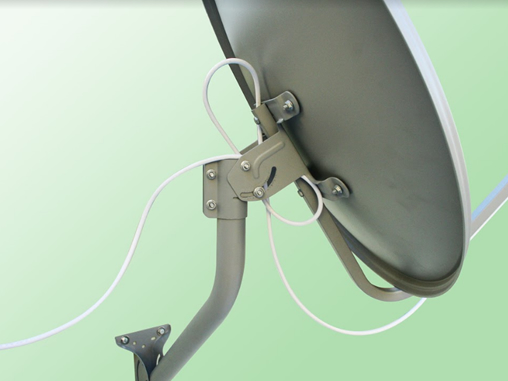

Es recomendable dejar un poco de cable coaxial suelto detrás de la antena para posibles ajustes futuros. El otro extremo del cable coaxial es el que va conectado al decodificador
![](http://magictv.cl/wp-content/uploads/2016/08/lnb2.jpg)

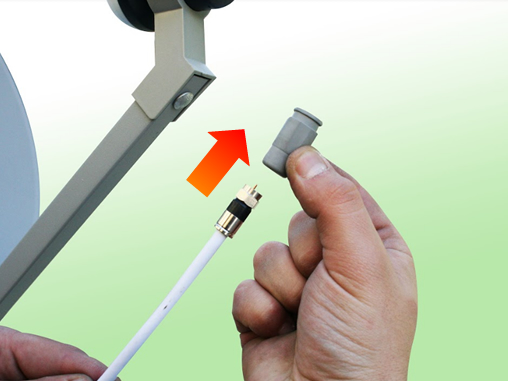

Coloque el protector de humedad cerca de la punta del cable que se conectará el LNB
![](http://magictv.cl/wp-content/uploads/2016/08/lnb4.jpg)

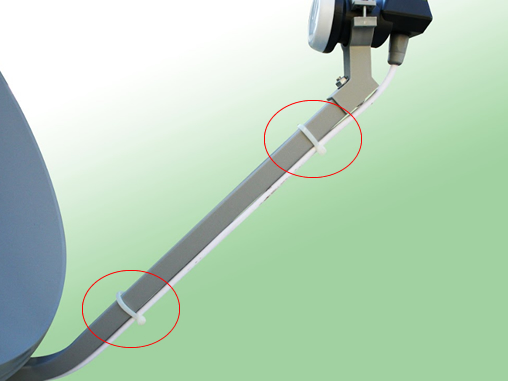

Afirme el cable coaxial al brazo del LNB con amarras plásticas para evitar movimientos debido al viento. Preocúpese de que el conector que está en el LNB no quede tirante para evitar que se doble o se salga. Es recomendable dejar un par de centímetros de cable de holgura antes de colocar la primera amarra
